كابل ألياف ضوئية

A TOSLINK optical fiber cable with a clear jacket. These plastic-fiber cables are used mainly for digital audio connections between devices.

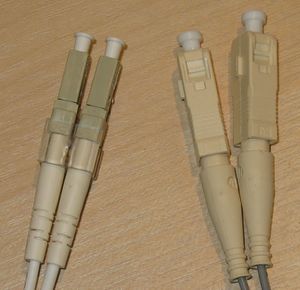

Left: LC/PC connectors terminating multimode fiber.
Right: SC/PC connectors terminating multimode fiber. All four connectors have white caps covering the ferrules.

كابل الألياف الضوئية ، هو كابل يحتوي على واحدة أو أكثر من الألياف الضوئية. وعادة ما تغطي عناصر الألياف الضوئية بطبقات من البلاستيك ويحميها أنبوب مناسب للبيئة التي تنشر فيها الكابلات.

 أنواع الكابلات

• OFC: ألياف ضوئية، موصلة
• OFN: ألياف ضوئية، غير موصلة
• OFCG: ألياف ضوئية، موصلة، إستعمال عام
• OFNG: ألياف ضوئية، غير موصلة، إستعمال عام
• OFCP: ألياف ضوئية، موصلة، plenum
• OFNP: ألياف ضوئية، غير موصلة، plenum
• OFCR: ألياف ضوئية، موصلة، riser
• OFNR: ألياف ضوئية، غير موصلة، riser
• OPGW: Optical fiber composite overhead ground wire

 Jacket material

Material	خالية من الهالةوجين	Remark
LSFH Polymer	نعم	جيدة للاستعمال في الأماكن المغلقة
Polyvinyl chloride (PVC)	لا	Being replaced by LSFH Polymer
Polyethylene (PE)	نعم	جيدة للاستعمال في الأماكن المفتوحة
Polyurethane (PUR)	لا	كابلات مرنة جدا
Polybutylene terephthalate (PBT)	تعم	جيدة للاستعمال في الأماكن المغلقة
Polyamide (PA)	نعم	تستعمل في الأماكن المغلقة والمفتوحة

 لون التمييز

 Patch cords

Buffer/jacket color	المعنى
أصفر	single-mode optical fiber
برتقالي	multi-mode optical fiber
Aqua	10 gig laser-optimized 50/125 micrometer multi-mode optical fiber
رمادي	outdated color code for multi-mode optical fiber
أزرق	Sometimes used to designate polarization-maintaining optical fiber

Connector Boot	المعنى	Comment
أزرق	Physical Contact (PC), 0°	mostly used for single mode fibers; some manufacturers use this for polarization-maintaining fiber.
أخضر	Angle Polished (APC), 8°	not available for multimode fibers
أسود	Physical Contact (PC), 0°
رمادي, بيج	Physical Contact (PC), 0°	multimode fiber connectors
أبيض	Physical Contact (PC), 0°
أحمر		High optical power. Sometimes used to connect external pump lasers or Raman pumps.

 =كابلات متعددة الألياف

Position	Jacket color
1	أزرق
2	برتقالي
3	أخضر
4	بني
5	Slate
6	أبيض
7	أحمر
8	أسود
9	أصفر
10	بنفسجي
11	وردي
12	Aqua
13	Blue with black tracer
14	Orange with black tracer
15	Green with black tracer
16	Brown with black tracer
17	Slate with black tracer
18	White with black tracer
19	Red with black tracer
20	Black with yellow tracer
21	Yellow with black tracer
22	Violet with black tracer
23	Rose with black tracer
24	Aqua with black tracer
